¿Qué incluye un plano de ventilación mecánica?

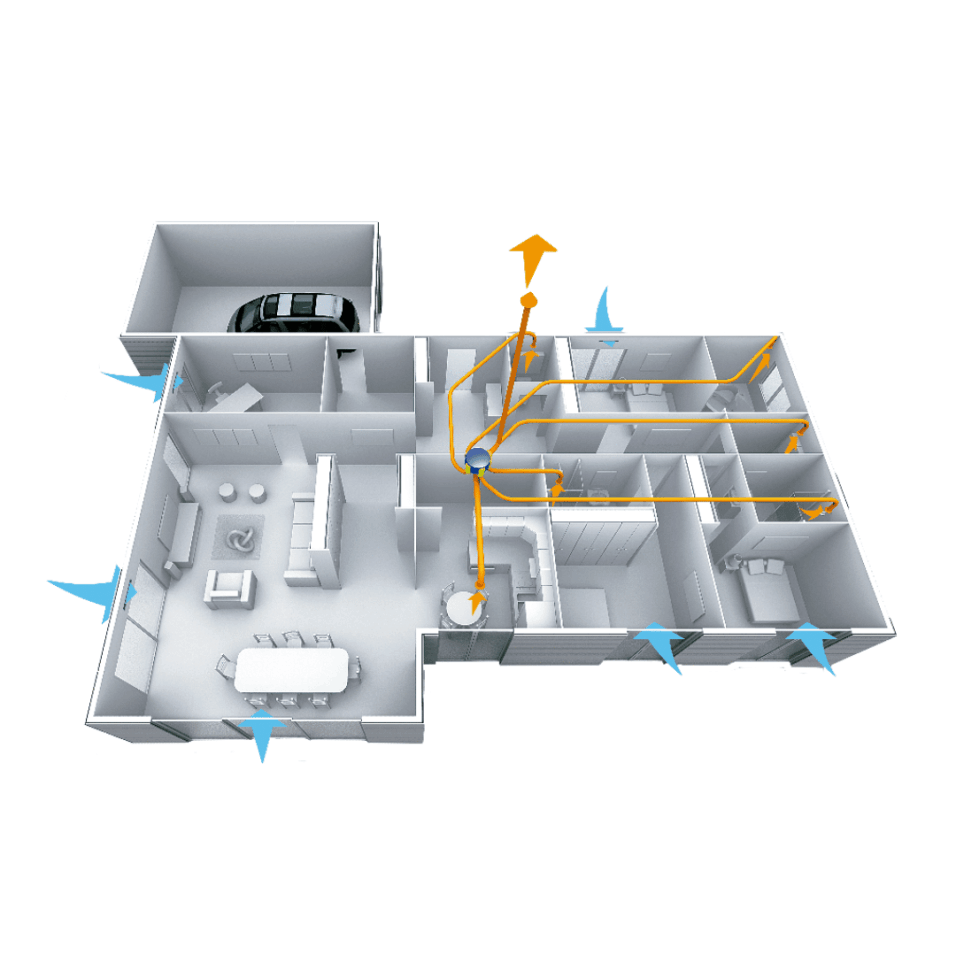

Distribución de conductos:
Representa el recorrido, dimensiones y tipo de conductos tanto de impulsión
(entrada de aire fresco) como de extracción (salida de aire viciado).
Ubicación de equipos:
Señala la posición de ventiladores, filtros, unidades de tratamiento de aire
(UTA), recuperadores de calor y otros componentes esenciales.
Zonas de impulsión y extracción:
Identifica claramente las áreas donde se inyecta aire fresco y aquellas donde
se extrae el aire contaminado.
Detalles de conexiones:
Incluye esquemas de conexiones eléctricas, uniones entre ductos, soportes, y otros aspectos relevantes para la instalación.
Especificaciones técnicas:
Puede contener datos sobre caudales de aire, presión estática, potencia de
equipos, tipo de ventiladores, eficiencia energética, entre otros parámetros
clave.
